DX小流量高扬程化工流程泵

发布:韩氏无油立式真空泵 | 发布时间:2018-4-3 8:13:45

  该系列泵高效节能,符合API610标准第八版,设计压力2.5MPa,特别设计可达10MPa,使用温度400℃。主要解决了化工流程中大泵小用的问题,已非常成功地应用于石油化工、化学纤维,精细化工、农药化工、氯碱化工等行业。泵进出口法兰适用于GB9113-88, 也可根据用户要求改用HG20592-97、SH3406-96等其它标准。
  泵的零部件通用化、标准化程度高,其可靠性和寿命也较高,适合作为化工流程泵,输送水、酸、碱、盐、有机溶剂或其它液态化学介质。

·结构
该系列泵为卧式单级、多级悬臂结构,泵通过弹性联轴器由电机驱动,对于单级泵,当选用加长联轴器时,不拆卸电机,管路便可更换密封。
从驱动端看,泵为顺时针方向旋转。
该系列泵又可分为常温型和高温型。
常温型:泵体脚支承,轴承脂或油润滑,许用温度105℃;
高温型:泵体中心支承,轴承油润滑,轴承座带冷却水夹套,许用温度400℃。

·轴密封
轴封可选用副叶轮填料密封、副叶轮机械密封、单端面机械密封、双端面机械密封、串联机械密封、波纹管密封。DX型泵的多级悬臂结构,可达8级,与一般两端支撑的多级泵比较,减少了一个泄漏点,可靠性更高,检修更方便。

·性能范围

流量:0.8-12.5m3/h
扬程:25-150m
配用功率:1.1-30Kw
温度:400℃

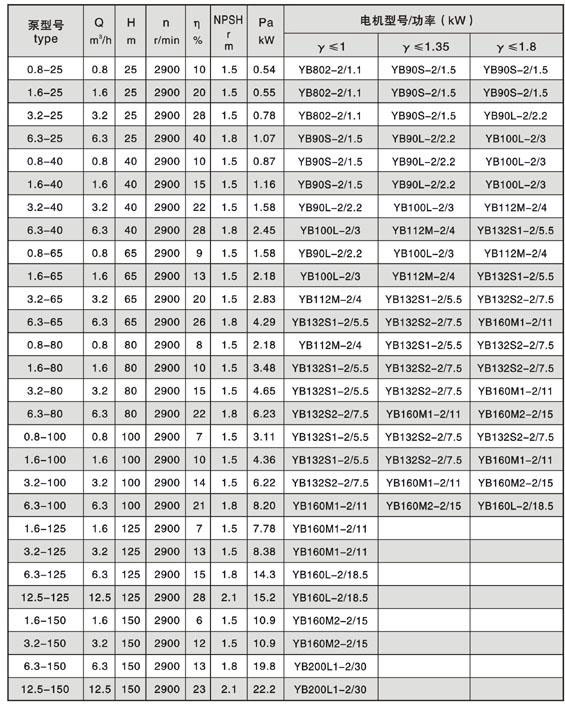

·性能参数表
