WLW-B型无油立式真空泵/往复式真空泵/往复式真空机组

发布:韩氏无油立式真空泵 | 发布时间:2018/4/3 8:54:17
一、概述:
  WLW-B无油立式真空泵是对WLW无油立式真空泵作出重大改进的新一代真空泵,它将真空泵的气缸部件与曲轴箱机身部件完全隔离开,彻底解决了工作过程中气缸里面已液化的气体介质渗漏到曲轴箱的润滑油里面,同时又避免了曲轴箱里面的油液串入气缸部件,进而真正解决了无油泵所抽气体需回收、所抽气体对曲轴箱润滑油有反应遇到的难题,对有机溶剂、低分子聚合物、水蒸气液化、微弱腐蚀性气体的真空抽吸具有非常突出的优点。是W型卧式真空泵、水喷泵、水环泵的理想替代产品。
二、与W型卧式泵相比,该泵具有以下优点:
  1、功耗降低1/3,占地减少1/3,用水减少1/3。
  2、气缸无油润滑克服了有油泵中一些气体对泵油的反应,油蒸汽返流及排出的缺点,大大提高了真空清洁度,减少了环境污染。
  3、气缸、活塞环、曲轴、十字头的平均磨损率大为降低,延长了使用寿命。
  4、因消除了横波劣性振动,降低了噪声。
  5、气阀及整机的维修性能得到了很好的改善。
  6、 整机的使用十分方便,不需时刻加油。
三、与水喷射泵、水环泵相比,具有以下优点:
  1、真空度高,真空度能长期保持;
  2、电机功率小,节能50%,节水90%;
  3、过流部分无油润滑,有利于尾气的回收,可获洁净真空;
  4、绿色环保产品,无二次水污染,减轻治污压力。
四、技术规格:

型号

抽气速率

极限真空

转速

进排气口径

冷却水管径

电机功率

L/S(m3/h)

Pa(Torr)

r/min

mm

in

Kw

WLW-30B

30(108)

2600(20)

380

40

1/2

4

WLW-50B

50(180)

2600(20)

400

50

1/2

4

WLW-70B

70(250)

2600(20)

350

80

1/2

5.5

WLW-100B

100(360)

2600(20)

350

100

1/2

7.5

WLW-150B

150(540)

2600(20)

310

125

3/4

11

WLW-200B

200(720)

2600(20)

310

125

3/4

15

WLW-300B

300(1080)

2600(20)

290

160

3/4

22

WLW-400B

400(1440)

2600(20)

290

160

3/4

30

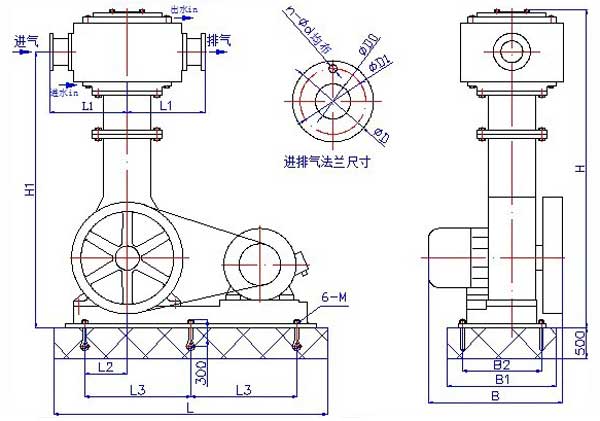

五、外形及安装尺寸表:

L

L1

L2

L3

B

B1

B2

H

H1

H2

H3

n-d

M

D0

D1/D

W30B

1100

315

135

400

550

500

320

1270

1090

/

/

4-14

12

50

125/150

W50B

1100

315

135

400

550

500

320

1270

1090

/

/

4-14

12

50

125/150

W70B

1100

335

135

400

600

500

320

1270

1090

/

/

4-18

16

80

160/185

W100B

1270

365

200

485

650

600

360

1480

1280

/

/

4-18

16

100

180/205

W150B

1420

390

220

560

750

700

450

1630

1400

/

/

8-18

18

125

210/235

W200B

1420

418

220

560

750

700

450

1630

1400

/

/

8-18

18

125

210/235

W300B

1720

465

305

700

850

780

470

2005

1750

/

/

8-18

20

160

240/270

W400B

1820

565

305

700

850

780

470

2005

1750

/

/

8-18

20

160

240/270
